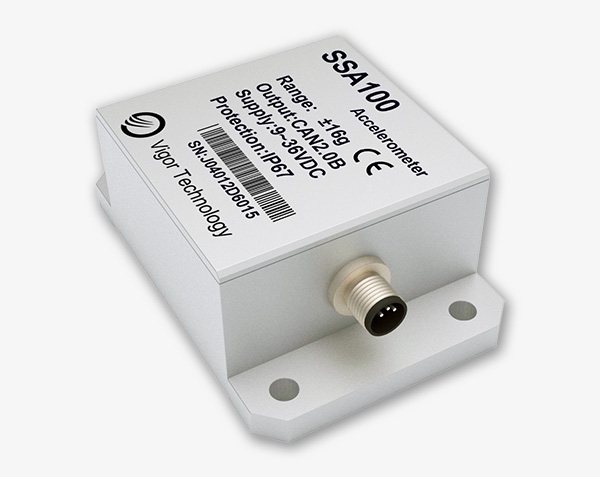

SSA100 振動傳感器是一款先進的內置FFT實時分析功能的振動測量產品，能快速有效地檢測出被測載體在X/Y/Z三個軸向上的振幅與振動頻率，實時準確地幫助用戶了解和掌握被測載體的振動運行情況，而不需要昂貴的且不適應現場工作環境的數據採集設備與分析軟件，是一款高性價比的振動測量產品。
SSA100內置高速處理芯片，能夠實時地採集、處理和分析原始振動加速度信號和頻率信號，整個數據處理過程只需要1ms。同時SSA100振動傳感器的橫軸誤差僅為<±1.5%FS,並且可根據用戶的需求，提供≤±1%、≤±0.5%、≤±0.1%的橫軸誤差選擇，具有比同類振動傳感器（橫軸誤差一般為3%左右）更高的實際測量精度。
|
|
-實時FFT分析，直接輸出振幅和頻率
-MEMS原理，單/雙/三軸可選
-最大振幅範圍±16g ,頻率範圍0~1.0kHz
-橫軸誤差≤±1.5%FS,可選≤ ±1%FS、≤±0.5%FS、≤±0.1%FS
-非線性誤差≤±0.5%FS
-可設置振幅或頻率報警閾值
-內置高通、低通、帶通濾波器
-不需要復雜昂貴的數據採集設備和軟件，大幅度節省成本
|
|
振幅測量
|
量程
|
±1g
|
±2g
|
±4g
|
±8g
|
±16g
|
|
分辨率
|
0.1mg
|
0.25mg
|
0.5mg
|
1mg
|
2mg
|
|
響應頻率
|
0〜1000Hz
|
|
非線性度
|
<±0.5%FS
|
|
頻率測量
|
範圍：0~1000Hz 精度：<±5% 分辨率：0.1Hz
|
|
橫軸誤差
|
默認≤±1.5%FS , 可選≤±l%FS, ≤±0.5%FS, ≤±0.1%FS
|
|
零點偏置
|
±5mg@25℃@±2g量程時，可現場標校
|
|
零點溫漂
|
±0.5mg/K
|
|
靈敏度溫漂
|
±0.01%FS/K
|
|
測量軸數
|
單/雙三軸可選
|
|
數字濾波器
|
低通濾波器：10、20、40、75、150、300、600、1200 Hz ,在線可調高通濾波器：1Hz,在線可選帶通濾波器：0.2~300Hz,在線可選
|
|
輸出接口
|
RS232、RS485、RS422、CAN2.0、CANopen、Ethernet
|
|
輸出數據類型
|
振幅、頻率
|
|
輸出刷新率
|
50〜400Hz
|
|
電源電壓
|
24±5VDC ,<200mA
|
|
工作釀
|
-40~85°C
|
|
儲存溫度
|
-40〜85°C
|
|
電磁兼容性
|
依照 GBT17626
|
|
絕緣電阻
|
≥100MΩ
|
|
MTBF
|
10年
|
|
抗衝擊
|
1500g@1ms,三軸，半正弦
|
|
抗振動
|
4grms, 20〜2000Hz ,正弦
|
|
防護等級
|
IP67
|
|
引線方式
|
默認 M12-8Pin
|
|
重量
|
≤l50g (不含連接器和電纜線）
|
|
|
工程機械、汽車、工廠自動化、鐵路運輸、船舶、雷達/天線運動監測、科研
|
|
|
